Ищу чертежи с размерами для МЗМА 400-420 (401-420)
|
|
| _w_ | Date: Воскресенье, 23 Сен 2007, 15:47:48 | Message # 1 |
|
Тюнер
Offline
| Варю новую раму для замены старых лонжеронов. Бегать с рулеткой, мерить, чертить и догадываться по смыслу - не с руки, т.к. родные лонжероны несколько раз ремонтировались (и видоизменялись). Найти данные чертежи по поиску не смог. Есть только размеры самого автомобиля и узлов выше днища. Может у кого нить есть наводки?
|
| |
| |
| dg000685 | Date: Понедельник, 24 Сен 2007, 21:23:10 | Message # 2 |
|
Гонщик
Offline
| а на какую модель кузова ?
|
| |
| |
| _w_ | Date: Вторник, 25 Сен 2007, 22:00:02 | Message # 3 |
|
Тюнер
Offline
| Гм... тип кузова седан, модель автомобиля 400-420.
|
| |
| |
| Слава | Date: Среда, 26 Сен 2007, 20:15:16 | Message # 4 |
|
M-club
Offline
| кстати - мне тоже надо :) чертежи.
- М 403
- М 423Н
- М 401
|
| |
| |
| _w_ | Date: Среда, 26 Сен 2007, 22:23:12 | Message # 5 |
|
Тюнер
Offline
| Слава, скорее всего придётся мне днями с рулеткой и карандашиком полазить вокруг автомобильчика... Нарисую - поделюсь. У тебя нет вариантов по хромированию? А то я снял сигналы (у меня ведь 2 Москвича), хочу отхромировать переднюю панель (решетку) сигнала и сделать его внешним, видел на одной машинке по ТВ, висит между бампером и фарой - смотрится оч/красиво.
|
| |
| |
| Slava-Motorsport | Date: Понедельник, 01 Окт 2007, 15:32:44 | Message # 6 |
|
M-club
Offline

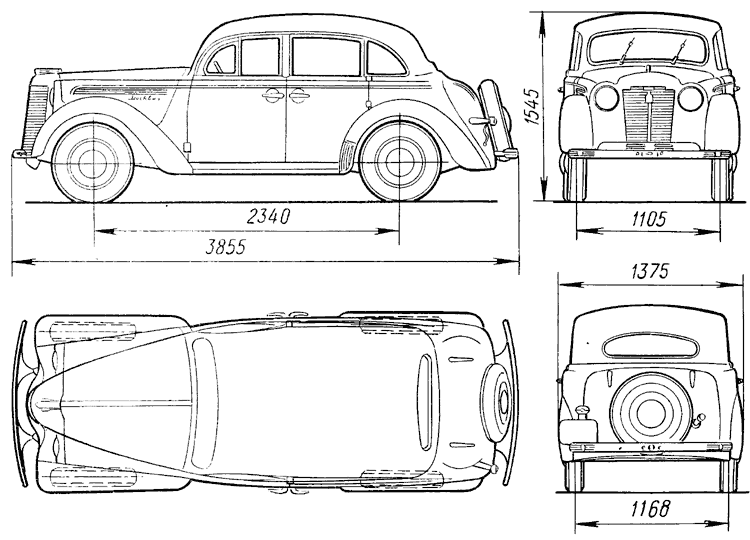

| вот есть основные размеры но на правктике они сильно пляшут, так что рулетка и карандашик рулят ;)
Attachment:
(36.2 Kb)
|
| |
| |
| Slava-Motorsport | Date: Понедельник, 01 Окт 2007, 15:50:22 | Message # 7 |
|
M-club
Offline
| вот еще такой есть - в масштабной сетке. если владеешь автокадом - работы на полдня прорисовать.
втавляешь рисунок в чертеж и повержу обводишь линиями.
единственное НО - привести к определенному масштабу те размеры которые известны с помощью масштабирования.
Attachment:
(235.8 Kb)
|
| |
| |
| _w_ | Date: Понедельник, 01 Окт 2007, 21:29:55 | Message # 8 |
|
Тюнер
Offline
| Slava-Motorsport, спасиб, подобные чертёжики (кроме масштабки) у меня есть. А по поводу рулетки.., облазил, зарисовал, дома попытался воткнуть размеры в чертёж - получилась нестыковка по профилям. Распечатал чертёж - днями буду сверять с "оригиналом", и конкретно "рисовать".
|
| |
| |
| _w_ | Date: Вторник, 02 Окт 2007, 22:32:29 | Message # 9 |
|
Тюнер
Offline
| Уф, нарисовался. Завтра отредактирую и выложу ссылку. Погрешности будут однозначно, но, ведь лазил по вареным - переваренным гнилым лонжеронам, по этому точность относительна +- 1-2 см.
|
| |
| |
| Slava-Motorsport | Date: Четверг, 04 Окт 2007, 17:18:27 | Message # 10 |
|
M-club
Offline
| ждемс , кстати я свой уже распилил.
крышу срезал по стойкам, передок отрезал от пола кузова и пополам вдоль. задок как тачанка стоит работать стало удобнее. Руками можно поднять и покрутить как удобнее. Примерять разные детали стало проще. Все равно ведь гнилье удалять надо.
|
| |
| |
